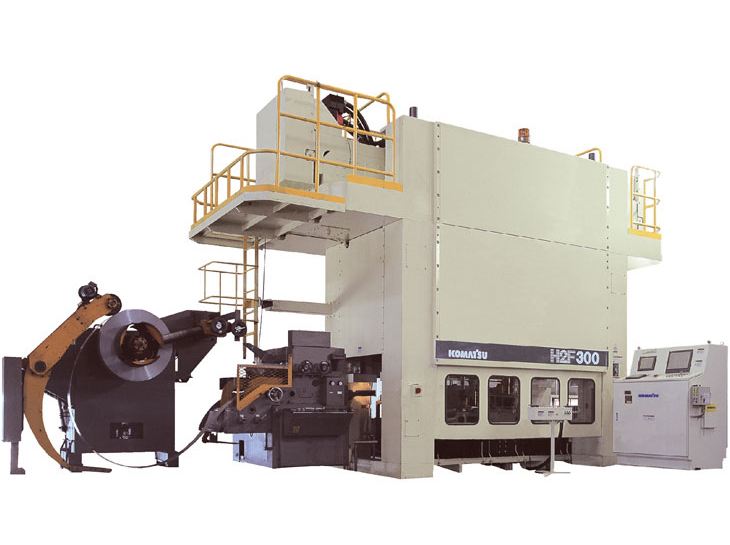

日本小松多工位冲床 H2F系列

Made in Japan

ハイブリッドACサーボプレス(多工程対応)　Hybrid AC Servo Presses for Multi Stage Stamping

CNC制御の採用により、従来のメカプレスの限界を大幅に超える高性能を実現　2軸独立制御を採用した、多工程対応のサーボプレス

Major increase in forming performance and productivity due to the free motion mechanism.
Dual Indipendent Control is adopted, AC Servo press for multi stage stamping.

メカプレスの限界を大幅に超える高性能を実現

High performance that substantially "exceeds" the limit of mechanical presses has been achieved.

フリーモーション

Free Motion

スライドの駆動部をサーボモータで制御することでモーション(スピード・位置・加圧力)を任意に設定する事が出来ます。

As controlling slide drives by a servo motor, slide motions (speed, position and processing load) can be set freely. Free motion enable both high-speed production and high-accuracy production.

高精度

High Accuracy

リニアスケールによるフルクローズドフィードバック制御により、下死点精度は常にミクロンオーダー。製品のばらつきを抑え、不良品の発生を防止します。

Thanks to full-closed feedback control using linear sensors, bottom dead center accuracy is in the micron order. This reduces the lack of product uniformity and minimizes the production of defective products.

低騒音

Low Noise

低騒音モーションにより、従来のメカプレスに比べ大幅に騒音が減少。防音ボックス相当の低騒音を実現します。また、金型の振動が少ない為、金型寿命も大幅に向上します。

Thanks to the low noise motion, a major decrease in noise over conventional mechanical press have been achieved. A low noise level equivalent to a box has been attained. As die vibration is low, die life has been greatly extended.

機　種　Model			H2F400	H2F500	H2F600	H2F800
加圧能力　Capacity		kN	4000	5000	6000	8000
ストローク長さ　Slide Stroke		mm	300	300	400	500
最大ストローク数　Max SPM		min^-1	60	60	50	30
ダイハイト　Die Height		mm	700	600	750	850
スライド調節量　Slide Adjustment		mm	150	150	150	200
スライド寸法　Slide	左右 L-R	mm	2450	2150	3000	4200
スライド寸法　Slide	前後 F-B	mm	1150	1150	1500	1500
ボルスタ寸法　Bolster	左右 L-B	mm	2450	2150	3000	4300
ボルスタ寸法　Bolster	前後 F-B	mm	1250	1250	1500	1500
